ASTM A335 P9, P11, P22, P91 Specyfikacje rur
ASTM A335 to bezszwowa rura ze stali ferrytycznej stosowana w instalacjach wysokotemperaturowych i przemyśle kotłowym. Powszechnie używany gatunekP5, P9, P11, P22, P91.
Rura ASTM A335, zwana również rurą ASME S/A335 Chrome-Moly, jest rodzajem rury bez szwu stosowanej w środowiskach o wysokiej temperaturze540 – 750 stopni. Obejmuje rurę o nominalnej ściance i minimalnej grubości ścianki, która jest wykonana z materiału stopowego. Rura objęta tą specyfikacją powinna być odpowiednia dlagięcie, wyginanie,oraz wszystkie inne podobne przetwórstwa i formacje. Chociaż będzie dobry do spawania. materiał można również wykorzystać do produkcji złączek rurowych, takich jakkolano, trójnik, redukcje i kołnierze.
Rury klasy P5, P9, P11, P22 i P91 odnoszą się do materiału łączników rurowych w ASTM A234 WP5, WP9, WP11, WP22 WP91, gdzie materiał kołnierza w ASTM A182 F5, F9, F11 itp. Mają podobny skład chemiczny i właściwości mechaniczne.
Nasz asortyment dostaw rur A335
Standard i stopnie:ASTM A335 klasa P5, P9, P11, P22, P91
Rodzaje materiałów: Rura ze stali stopowej chromowanej
Rodzaje produkcji: Rura bez szwu wgwalcowane na gorącoLubciągnione na zimno
Rozmiary: 1/2” do 24”
Grubość ścianki: SCH 40, SCH STD, SCH 80, SCH XS, SCH 160
Długość: 6 metrów, 12 metrów lub dostosowane.

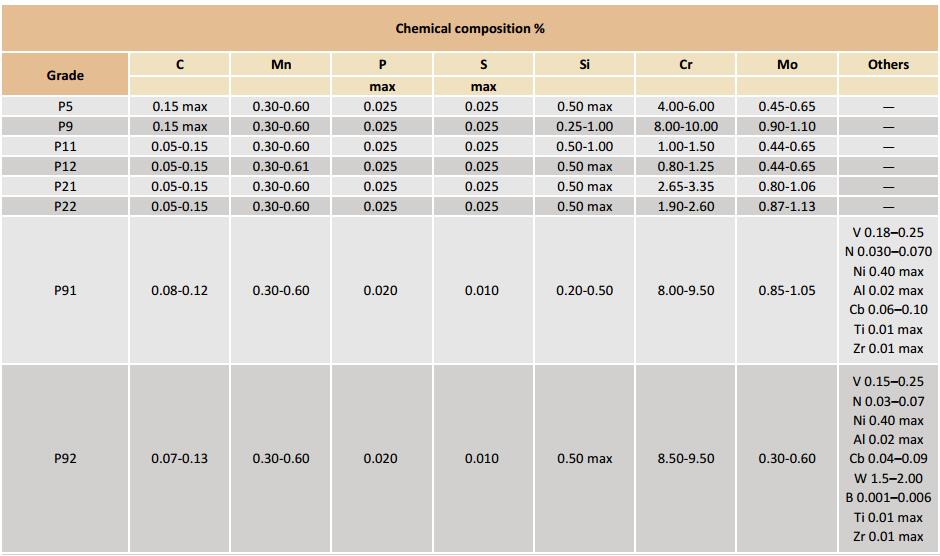

Skład chemiczny rury A335
Właściwości mechaniczne
|
Stopień |
Granica plastyczności Mpa [ksi] |
Wytrzymałość na rozciąganie Mpa [ksi] |
Wydłużenie% |
Twardość Brinella |
|---|---|---|---|---|
|
P5 |
205 [30] |
415 [60] |
30 |
207 maks |
|
P9 |
205 [30] |
415 [60] |
30 |
- |
|
P11 |
205 [30] |
415 [60] |
20 |
- |
|
P12 |
205 [30] |
415 [60] |
30 |
174 maks |
|
P22 |
205 [30] |
415 [60] |
30 |
- |
|
P91 (1,2) |
415 [60] |
585 [85] |
20 |
a |
a: P91 typ 1 i 2 zakres twardości od 190 do 250 [HBW] lub 196 do 265 [HV] lub 91 HRBW do 25 HRC.
Tolerancje wymiarów
Tolerancja grubości ścianki:
|
NPS [DN] Oznaczenie |
Tolerancja % grubości ścianki |
|
|---|---|---|
|
Ponad (+) |
Pod (-) |
|
|
1/8 do 2 1/2 [6 do 65] dla wszystkich stosunków t/D |
20.0 |
12.5 |
|
Powyżej 2 1/2'' [65], t/D Mniejszy lub równy 5% |
22.5 |
12.5 |
|
Powyżej 2 1/2 [65], t/D > 5% |
15.0 |
12.5 |
|
t=Grubość ścianki; D=Średnica zewnętrzna |
||
Dopuszczalne różnice w średnicy zewnętrznej:
|
NPS [DN] Oznaczenie |
Ponad (+) |
Pod (-) |
||
|---|---|---|---|---|
|
W. |
Mm |
W. |
Mm |
|
|
1/8 do 1 1/2 [6 do 40] |
1/16 (0.015) |
0.40 |
1/16 (0.015) |
0.40 |
|
Ponad 1 1/2 do 4 [40 do 100] |
1/32 (0.031) |
0.79 |
1/32 (0.031) |
0.79 |
|
Ponad 4 do 8 [100 do 200] |
1/16 (0.062) |
1.59 |
1/32 (0.031) |
0.79 |
|
Ponad 8 do 12 [200 do 300] |
3/32 (0.093) |
2.38 |
1/32 (0.031) |
0.79 |
|
Ponad 12 [300] |
+/- 1% określonej średnicy zewnętrznej |
|||
Rura P91 – rura ze stopu premium
Rura ASTM A335 klasy P91 to rura klasy premium stosowana do kotłów wysokociśnieniowych. Rura P91 jest idealna do gięcia, wyginania lub do podobnych operacji, takich jak spawanie. Materiał stali powinien trzymać się składu chemicznego, wytrzymałości na rozciąganie i wymagań twardości.
Rura ze stali stopowej ASTM A335 P91 i wysokociśnieniowe rury kotłowe to dwa dostępne warianty, a zakres zależy od rozmiaru, który opiera się wyłącznie na zastosowaniu. Długość rury zostanie poddana próbie hydrostatycznej, a także badaniu nieniszczącemu na podstawie specyfikacji.
W rezultacie rura chromowo-molibdenowa znajduje szerokie zastosowanie w energetyce i przemyśle petrochemicznym ze względu na jej odporność na korozję, wytrzymałość na rozciąganie i wytrzymałość na wysokie temperatury ze względu na opłacalność.
Zastosowanie w rurach P5, P9, P11, P22, P91
Gatunki rur chromowo-molibdenowych to ASTM A335 P5, P9, P11, P22, P91, więc w niektórych przypadkach można je nazwać rurami klasy P.
Rury P11, P22 i P91 znajdują zastosowanie w energetyce i zakładach petrochemicznych, natomiast rury P5 i P9 znajdują zastosowanie głównie w rafineriach.
